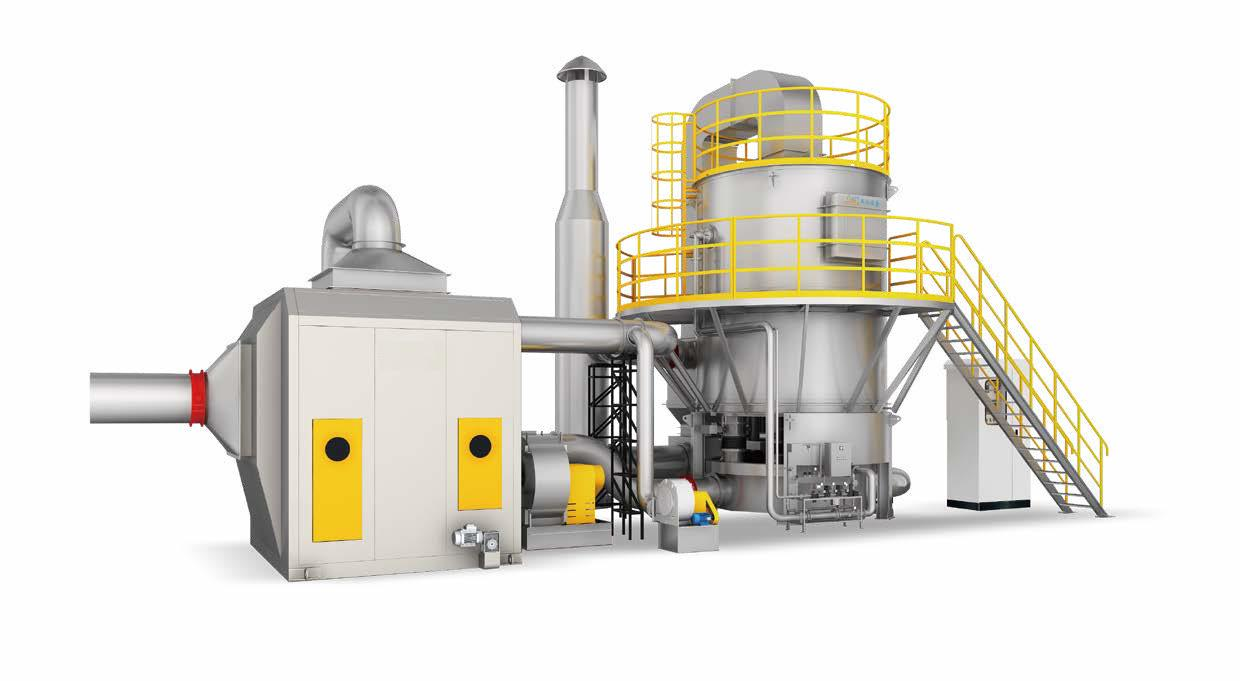

沸石转轮 + 旋转式 RTO
01基本原理 04旋转式RTO余热回收方
式
→浓缩转轮分为吸附区和再生区，浓缩转轮在各个区内连续运转。 热水余热回收
→含有 VOC 的被处理空气通过过滤器后，送到浓缩转轮的吸附区。在吸附区 VOC 被吸附除去， 系统主要包含：热水换热器、水箱、
被净化的空气 从吸附区间排出。 软水器、内循环泵、热水输出泵、
→吸附于浓缩转轮的 VOC 分子，在再生区经热风吹扫被脱附浓缩成高密度有机废气送去燃烧装 热水管路、回水管路、阀门仪表等。
置燃烧成二氧化碳和水。（浓缩转轮最高可实现 50 倍浓缩）。 低压蒸汽余热回收
02阀门旋转R.T.O的优点 系统主要包含： 余热蒸汽锅炉、
→VOC 处理效率非常高 (99~99.5%)。 水箱、软水器、补水泵、蒸汽管路、
→持续的保持处理效率。 补水管路、分气缸、阀门仪表等。
→旋转阀气密及温度变化强。 导热油余热回收
→旋转阀自身维修保养简单。 系统主要包含：余热导热油锅炉、
→即使部分阀门出项故障也可以运行。 储油槽、膨胀槽、循环泵、注油泵、
→根据风量可调整旋转阀 & 尺寸因此也可处理大风量。 油气分离器、过滤器、热油管路、
→因空气分布范围广，热回收效率高。 阀门仪表、油槽支架等。
→因压力损失小，减少了动力费用。 热风余热回收
03蓄热式氧化炉设备 系统主要包含： 热风换热器、换
简称 RTO，全称（Regenerative Thermal Oxidizer） 热风机及变频器、新风过滤装置、
→基本原理是在高温条件下（≥ 760℃）将有机废气（VOCs）氧化生成 阀门仪表等。
CO2+H2O, 从而净化废气，并回 收分解时所释放的热量，以达到环保节能的
双重目的，是一种高效稳定的处理有机废气的节能型环保装置。
→VOCs（volatile organic compounds）挥发性有机化合物，指在常温下，
沸点 50℃ ~260℃的有机化合物。
